Power IC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း(2)

             Mobile Phone တစ္လံုးသည္ Battery Voltage အားသည္ 3.2 V ေအာက္ေရာက္သြားမယ္ဆို Power On ဖို႔ Power Management IC မွာ ခြင့္ျပဳမွာမဟုတ္ပါဘူး။ ဒီ Battery 3.2 V ေအာက္ အေျခအေနကို Under-voltage lockout (UVLO) stage လို႔ ေခၚပါတယ္။ အကယ္၍ Battery Voltage သည္ 2.5 V ေအာက္ေရာက္ေနပါက Deep discharge lockout (DDLO) stage လို႔ေခၚပါတယ္။ ဒီ DDLO အေျခအေနမွာ RTC ststem သည္ အလုပ္လုပ္ျခင္းရပ္တန္႔သြားၿပီး new battery ကို အသံုးျပဳလွ်င့္ေတာင္မွ ကြ်န္ေတာ္တို႔သည္ အခ်ိန္ႏွင့္ရက္စဲြမ်ားကို ျပန္ခ်ိန္ကိုက္ရပါဦးမည္။ ဒီအေျခအေနတြင္ Battery Cell ပင္ ပ်က္စီးသြားႏိုင္ပါသည္။ PMU IC  အတြင္းတည္ေဆာက္ထားေသာ charger controller သည္ USB မွ ၀င္လာေသာ Input voltage ကို အာရံုခံပါသည္။ USB input voltage သည္ 7 V ထက္ပိုေသာအခ်ိန္ႏွင့္ 4.3 V ေအာက္ငယ္ေသာအခ်ိန္တြင္ Charging Controller သည္ Charging System ကို ရပ္သန္႔ေပးလိုက္ပါမည္။

             Power IC မ်ားတြင္ အမ်ားအားျဖင့္ Buck Convertor (၅) မ်ဳိးကို main အျဖစ္ဦးစားေပးလုပ္ေဆာင္ေစသည္။ ထို Buck Convertor မ်ားမွာ

၁။ CPU ၏ Processor သို႔ power supply input လုပ္ေသာ VPROC
၂။ CPU ၏ CORE စက္ခန္းကို Power supply input လုပ္ေသာ VCORE
၃။ CPU ၏  monery ကို I/O voltage လုပ္ေစေသာ VIO18
၄။ Netwrok system (3G) ကို support လုပ္ရန္ VPA
၅။ RF (Raido Frequency System) ကို input လုပ္ေသာ VRF တို႔ျဖစ္သည္။

VPROC

               Processor power, VPROC သည္ Mobile Phone တစ္လံုး၏ processor အတြက္ ျမင့္မားလံုေလာက္ေသာ voltage အားကို ေပးရန္ Power IC တြင္ တည္ေဆာက္ေသာ Buck Convertor ျဖစ္သည္။ PMU IC သည္ ျပင္ပ main Battery ( 4V နီးပါ) မွ step down voltage ေျပာင္းထားေသာ 1.2 V ခန္႔ကို CPU ၏ processor စက္ခန္းသို႔ ပိုလြတ္သည္။ 1.2 V and 2 A သည္ default ျဖစ္ေသာ္လည္း CPU အမ်ဳိးအစားေပၚမူတည္၍ 0.7 V မွ 1.3 V အတြင္းလည္းျဖစ္သြားႏိုင္ပါသည္။

VCORE

              Digital CORE power, VCORE  သည္ CPU အတြင္းထဲရွိ Core စက္ခန္းမ်ားအတြက္ ျမင့္မားလံုေလာက္ေသာ voltage အားကို ေပးရန္ Power IC တြင္ တည္ေဆာက္ေသာ Buck Convertor ျဖစ္သည္။ PMU IC သည္ ျပင္ပ main Battery ( 4V နီးပါ) မွ step down voltage ေျပာင္းထားေသာ 1.2 V ခန္႔ကို CPU ၏ Core စက္ခန္းမ်ားသို႔ ပိုလြတ္သည္။ 1.1 V and 1.0A သည္ default ျဖစ္ေသာ္လည္း CPU အမ်ဳိးအစားေပၚမူတည္၍ 0.7 V မွ 1.3 V အတြင္းလည္းျဖစ္သြားႏိုင္ပါသည္။ ယေန႔ေခတ္တြင္ CPU ၏ speed ကို Core စက္ခန္း (4) ပါေအာင္ upgrade လုပ္ထားေသာ Quat Core CPU ႏွင့္ Core (8) ခန္းပါေသာ Octa Core Processor မ်ားကို ေတြျမင့္ေနရေပမည္။

VIO18

             VIO18 (VDD18) သည္ Baseband System ထဲမွ Network ပစၥည္းမ်ားကုိ Control ထိန္းခ်ဳပ္ေမာင္းႏွင္းရန္ျဖစ္ေသာ program data မ်ား သိမ္းဆည္းထားေသာ Memory အခန္းပဲျဖစ္ၿပီး။ default output voltage သည္ 1.8 Volt ျဖစ္၍ 1.0A ကို အသံုးျပဳေနမည္ ျဖစ္သည္။

3G PA

             Power Management IC သည္  3G Network အလုပ္လုပ္ႏိုင္ေအာင္ output voltage 3.4 V ခန္႔ရွိေသာ Voltage ကို လည္းထုတ္လြတ္ေပးရပါသည္။

VM

              VM သည္ CPU ၏ DRAM အပိုင္းကို supply volatge ေပးရန္ျဖစ္သည္။ DRAM ဆိုသည္ computer ၏ memory ေခ်ာင္းျဖစ္ေသာ RAM ေခ်ာင္းႏွင့္ သေဘာတူပါသည္။ Power Management IC မွ VM အတြက္ေပးလြတ္ေသာ supply voltage သည္ 1.1 V and 1.1 A ျဖစ္သည္။

VSRAM

              VSRAM သည္ CPU ၏ လုပ္ေဆာင္ခဲ့ေသာ command and address မွတ္တမ္းမ်ားကို cache အျဖစ္မွတ္တမ္းတင္သိမ္းဆည္းေပးေသာ Memory ခန္းျဖစ္သည္။ လိုအပ္ေသာ 1.1 V ကိုလည္း PMU IC ကပဲ ေပးလြတ္ပါသည္။

              PMU IC မွာ ထြက္ေသာ camera, SD card, Bluetooth, စသည္တို႔အတြက္ သည္ schematic တြင္ ၾကည့္ရွဳ႔သူနားလည္မည္ထင္ေသာေၾကာင့္ ခ်န္လပ္ထားခဲ့ပါမည္။ အပိုင္း (၃) သို႔ ဆက္လက္ၾကိဳးစားေရးေပးေနသည္။

Read More

Power IC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း(၁)

           Mobile Phone မ်ားတြင္ အသုံးျပဳထားေသာ Power Management IC (PMUIC or PMIC ) သည္ baseband, processor, memory, SIM cards, camera, vibrator စသည့္ components ပစၥည္းမ်ားကို Supply Voltage ေပးရန္ စီမွန္ခံခဲြထားေပးေသာ IC တစ္လံုးျဖစ္ပါသည္။ Phone Circuit Board တြင္တပ္ဆင္ထားေသာ အျခားေသာ IC မ်ားသည္ Supply Voltage 1.1 V or 1.2 or 1.7V or 1.8 V or 2.2 V or 2.7 V or 3.3 V or 3.6 V စသည္သည့္ျဖင့္ အမ်ဳိးမ်ိဳးလိုအပ္ၾကပါသည္။ ထိုေၾကာင့္ Battery မ်ားသည္လည္း 1.1 v battery, 1.2 v battery, 1.7 v battery စသည္ျဖင့္ battery မ်ားစြာကို phone တစ္လံုးတြင္ ဘယ္သို့တပ္ဆပ္မည့္နည္း။ ထို problem ကို ေျဖရွင္းရန္ Developer တို႔သည္ Power IC မ်ားကို တီထြင္ေပးခဲ့ပါသည္။

               Power Management IC ထဲတြင္ ထုိသို႔ေသာ အမ်ဳိးမ်ိဳးေသာ Output Voltage မ်ားကို ထြက္ရွိေစရန္အလို႔ငွာ Power Management IC ထဲတြင္Buck Convertor နည္းပညာကိုထည့္သြင္းထားပါသည္။ ျပင္ပ Main Battery သည္  4 V နီးပါရွိေသာ္လည္း PMU IC အတြင္းတည္ေဆာက္ထားေသာ Buck Convertor Circuit ေၾကာင့္ 1.1 V, 1.2 V, 1.7 v, 1.8 V, 2.2 V, 2.8 V, 3.3 V, 3.6 V စသည္ output voltage မ်ားကို အျခားေသာ IC မ်ားသို႔ထြက္ရွိေစျခင္းျဖစ္သည္။

          အိမ္သံုးလက္ကိုင္ဓါတ္မီးထဲတြင္လည္း မီးလင္းလာရန္ Battery ပါသည္။ ထုိ Battery သည္ voltage အားနည္းလာသည္ႏွင့္အမွ် မီးသီး၏လင္းအားသည္လည္း ေမွးမိန္အားနည္းလာပါသည္။ သိုေသာ္ ကြွ်န္ေတာ္တို႔အသံုးျပဳေနေသာ Phone ၏ Display အလင္းသည္ Battery အား 10% လင္းအားႏွင့္ ၉၉% ေသာ လင္းအားတို႔သည္ အဘယ္ေၾကာင္း အလင္းျပန္အားတူေနပါနည္။ ဆိုလိုသည္မွာ ျပင္ပ Battery အားသည္  4 V တြင္လည္း output voltage 1.1 V အတြက္ သည္ 1.1 V သာ ထြက္ရွိေနသည္။ Battery အားသည္ 3.6 V အထိက်သြားေသာ္လည္း output voltage 1.1 V အတြက္သည္ 1.1 V အတြက္သာ သမတ္သတ္တည္းမေျပာင္းလဲပဲထြက္ရွိေစသည္။ ထိုသို ကိန္းေသ Regulated Voltage အားကို ထြက္ရွိေသာ PMU IC ထဲတြင္ Low dropout regulators (LDOs) ေခၚ Linear Regulator Circuit ကို ေပါင္းထည့္တည္ေဆာက္ေပးထားသည္။

ထုိေၾကာင့္ Power Management IC သည္

1. LDO and Buck တာ၀န္ကို ထမ္းေဆာင္ေပးသည္။
2. Keypad (touch)/Flash မီးမ်ားအတြက္ Voltage Driver အျဖစ္ေမာင္းႏွင္းေပးတယ္။
3. Phone ကို ခုပိတ္ခုဖြင္ဆိုေသာ reset လုပ္ေဆာင္ျခင္းတာ၀န္ကိုလည္းလုပ္ေဆာင္ေပးတယ္။
4. Battery Charging ကို protect/Control တာ၀န္ကိုလည္းထမ္းေဆာင္ပါတယ္။
5. အသံပိုင္ဆိုင္ရာမ်ားကို ထိန္းခ်ဳပ္ေပးရန္ Audio Power Amplifier တာ၀န္ကိုလုပ္ေဆာင္ရပါတယ္။
6. Battery တစ္လံုးရဲ့ အေျခအေနကိုတင္ျပရန္ Fuel Gauge တာ၀န္ကိုလုပ္ေဆာင္ေပးရပါတယ္။

Mobile Phone တစ္လံုး Power ဘယ္သို႔ ဖြင့္သလဲး ဆိုသကို Hardware Service အျမင္ျဖင့္ၾကည့္လွ်င္ Method (၃) မ်ဳိးရွိပါသည္။
          User မွ Power Key or Button ကို ႏိုပ္လိုက္ခ်ိန္တြင္ Power IC ၏ PWRKEY pin တြင္ LOW Stage (0) ျဖစ္အသြင္းေျပာင္းသြားခ်ိန္ CPU ၏ VCRORE သို႔ 1.8 V ခန္႔ႏွင့္ CPU ၏ VPROC  သို႔ 2.8 V ခန္႔ရွိေသာ LDO Voltage မ်ားကို ေပးသြင္းလိုက္ၿပီး Power IC ၏ RESETB pin မွ ထြက္လာေသာ reset signal မ်ားသည္ CPU ၏ SYSRSTB pin ဆီကုိ ပို႔လြတ္ျခင္းခံရခ်ိန္တြင္
SYSRSTB pin သည္ (de-asserted stage or LOW (0) stage) သို႔ေရာက္ရွိသြားျပီး၊ CUP သည္
baseband အပိုင္းဆိုသို BBWAKEUP ကို High State ျဖစ္ေအာင္ signal မ်ားပို႔လြတ္လိုက္သည္။ Baseband အပိုင္းက IC မ်ားအသင့္အေနထားျဖစ္ခ်ိန္မွ သာ CPU  သသည္ EMMC အတြင္းမွ Boot partition ကို ႏိုးထေစပါသည္။ ထို႔ေၾကာင့္ User မ်ားသည္ Baseband မွ PWRBB singal ကို Power ICသို႔ ေရာက္ခ်ိန္အထိ Power buttonကို ဖိထားသင့္သည္။ ယေန႔ Phone မ်ားတြင္ PWRBB ၏  speed သည္ ၁ စကၠန္႔ေလာက္မွ်သာၾကာေတာ့သည္။

            ယေန႔ေခတ္ေပၚ Mobile မ်ားသည္ သတ္မွတ္ခ်ိန္တြင္ Power ပြင့္လာေအာင္ Alarm Clock သတ္မွန္ခ်ိန္ဖြင့္ႏိုင္သည္။ Phone ကို Power Off ထားေသာ္သည္ User သတ္မွန္ထားေသာ အခ်ိန္နာရီတြင္ Phone အတြင္းရွိ Real Time Clock (RTC) system သည္ သည္ Baseband မွ PWRBB signal ကို PMU IC သို႔ေပးလြတ္ၿပီး Phone အား power ပြင့္ေစခိုင္းႏိုင္သည္။

    အခ်ဳိ႔ဖုန္းမ်ားသည္ USB ၾကိဳးျဖင့္ Charging လုပ္ျခင္းျဖင့္လည္း Phone အား Power ပြင့္ေစႏိုင္ပါသည္။

ေနာက္ပိုင္းတြင္ Power IC မ်ားကို ဆင္တင္ျပပါဦးမည္။





Read More

EMMC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း (၃)

EMMC အား pin layout အျဖစ္ Group   (3) ခု ေတြ႔ရပါမည္။

section 1

section 2

section 3

1. EMMC Controller sections and Operation System (firmware) section
2. LPDDR2/3 and Memory Data Section
3. Clock and Command/Address Section တို႔ပဲျဖစ္ပါသည္။




           EMMC နဲ႔ Host CPU ကို Connection လုပ္ရာမွာ Theory (၂) ခ်က္ပဲရွိေသာ္လည္း Phone ထုတ္လုပ္သူမ်ားသည္ ပံုစံလဲ့ေဖာ္ျပထားေသာ္လည္း Default Theory ကို လြန္ဆန္လို႔မရပါဘူး။
EMMC Device Controller နဲ႔ Monery Storage ဆီကို အ၀င္ supply voltage (VDD and VDDF) ေပးရန္အတြက္ Capacitor ႏွစ္လံုးကို ၿပိဳင္ဆက္ျခင္း (Coupling Capacitor) method ကို VDD and VDDF ႏွစ္မ်ဳိးအတြက္ အသံုးျပဳေပးရမယ္။ Coupling Capacitor သည္ အတူတကြပူးကပ္ေနတာကိုေျပာတာဗ်။ သူတို႔ၾကားမွာ ဘာ Resistor ေတြ Coil ေတြ Diode ေတြမရိွရဘူ။ Coupling ဆိုတာ လင္မယားလို႔သေဘာေဆာင္တယ္။ VDDI ကို ေပးသြင္းေသာ Voltage လမ္းေၾကာင္းမ်ားတြင္ Capacitorသည္ 0.1 uF အနည္းဆံုးတန္ဖိုးေတာ့ရွိရမည္။

            CLK လမ္းေၾကာင္းတြင္ Resistor တစ္လံုးခံထားေလ့ရွိၿပီး Default တန္ဖိုး မွာ 27 ohm ျဖစ္ေသာ္လည္း 0 ohm မွာ 47 ohm အထိ တန္ဖိုးတစ္မ်ဳိးကိုလည္းအသံုးျပဳႏိုင္ပါတယ္။

Host CPU မွ EMMC ကို reset signal လမ္းေၾကာင္းကို မထိန္းခ်ဳပ္ေသာ phone မ်ားတြင္ reset signal လမ္းေၾကာင္းအတြက္ Resistor ခံေပးစရာမလို႔ပဲ။ အမ်ားအားျဖင့္ EMMC ၏ reset ကို CPU ကသာ ထိန္းခ်ဳပ္ထားသျဖင့္ reset လမ္းေၾကာင္းတြင္ Default 50 ohm ရွိေသာ resistor တစ္လံုးကို ေတြျမင့္ရပါမည္။ ပံုျဖင့္ၾကည့္၍ ေလ့လာလွ်င္ ပိုနားလည္လာမည္။ ဆက္ပါဦးမည္။

Read More

EMMC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း (၂)

          ဟုိးအရင္တုန္းက phone ေတြက သံုးရတာ စက္ဟန္းဟန္းသြားတတ္ပါတယ္။ application ၂ ခုေလာက္မ်ားဖြင့္မိလိုက္လို႔ကေတာ့ Touch Screen ေသသြားတယ္ေလ။ ဒီအားနည္းခ်က္ကိုေျဖရွင္းဖို႔ Hardware Developer ေတြက EMMC ထဲကို LPDDR2 ဆိုတဲ့ နည္းပညာကိုေပါင္းထည့္ေပးလိုက္ပါတယ္။ LPDDR2 ဆိုတာ ကြန္ပ်ဴတာမွာ RAM ေခ်ာင္းကိုေျပာတာဗ်။ 2Gb RAM ေခ်ာင္းထည့္ထားတဲ့ Computer နဲ႔ 4Gb RAM ေခ်ာင္းထည့္ထာ့တဲ့ Computer မွာ 4GB RAM သမားက Computer ပိုျမန္ပါတယ္။ ကြ်န္တာ္ computer ကိုလာသံုးတဲ့ သူငယ္ခ်င္းေတြ ကြ်န္ေတာ္ကြန္ပ်ဴတာကို အရမ္းသေဘာက်ၾကပါတယ္။ မၾကပဲေနမလားဗ်။ သူတို႔ကြန္ပ်ဴတာက RAM 2 Gb တစ္ေခ်ာင္းပဲစိုက္ထားတာ။ ကြ်န္ေတာ္မွာ 8GB ၂ေခ်ာင္းကို Dual ေျပးထားတာ။ အခုဆိုရင္ LPDDR3 နည္းပညာကို EMMC 64 GB ေတြမွာ အသံုးျပဳလာေပမယ့္ အေျခလြတ္သြားမွာစိုးလို႔ LPDDR2 EMMC 8GB, 16GB, 32GB အေၾကာင္းေတြပဲေျပာျပေပးပါမယ္။ LPDDR2 နည္းပညာကို EMMC version 4.41 ကေနစတင္အသံုးျပဳလာပါတယ္။ Data Bus Width ကလည္း 1 bit က Default ျဖစ္ေပမဲ့ Box နဲ႔ EMMC Data သြင္းမယ့္သူေတြ 4 bit or 8 bit ကို စိတ္ၾကိဳက္လုပ္ႏိုင္ပါတယ္။ DATA STROBE လမ္းေၾကာင္းကို အရင္း version ေတြမွာ single direction ပဲသြားႏိုင္သလို႔ Double-data rate architecture လိုေခၚတဲ့ LPDDR2/3 နည္းပညာပိုင္းမွာေတာ့ bidirectional transfer ကို လမ္းေၾကာင္းထပ္တိုးၿပီး ျပဳလုပ္နိုင္ေအာင္ upgrade ျပဳလုပ္ထားေပးေတာ့။ Game ေဆာ့ေနရင္ Facebook ေျပာင္းသံုးလည္း သင္တို႔ဖုန္းေတြ စက္မဟန္းေတာ့တာပါ။ အရင္ post မွာလည္းေျပာခဲ့ပါတယ္။ EMMC ဆိုတာ EMMC Device Controller နဲ႔ Memory ႏွစ္ပိုင္းေပါင္းထားပါတယ္။ အခု versionေတြမွာ ေတာ့ EMMC ဆိုတာ EMMC Device Controller + Storage Memory (SDRAM) + LPDDR2 S4 ဆိုတဲ့ အပိုင္း (၃) ပိုင္းပါလာေပ့မယ္။ LPDDR2 နဲ႔ stroage Memory ကို NAND Flash Memory မျဖစ္ တစ္ခုတည္းသာ သတ္မွတ္ထားၾကပါေသးတယ္။ ဒါေပ့မယ့္ EMMC 32 GB မွာ LPDDR2 ရဲ႕ space က 8Gb ပါတယ္။ ဒီ LPDDR2 8 GB က 32 GB ထဲပ ခြဲယူထားတာဟုတ္ဘူးေနာ္။ computer ရဲ႔ Hard Disk 500 Gb မွာ RAM 2 GB နဲ႔ မဆိုင္သလိုေပါ့ဗ်ာ။ ေျပာခ်င္တာက EMMC 32 GB ဆိုတာ LPDDR2 width ရဲ႔ 8 GB မပါပါဘူး။ အားလံုးတြက္ရင္ 40 Gb ရွိတာေပ့ါဗ်ာ။

EMMC chip or EMMC IC တစ္လံုးတြင္ EMMC device controller ႏွင့္ NAND Flash Memory Array အခန္းႏွစ္ခန္းပါရာ controller အတြက္ ေပးသြင္းေသာ Supply Voltage ကို VDD (or) VCC အျဖစ္လည္းေကာင္း၊ Memory ခန္းအတြက္ ေပးသြင္းေသာ Supply Voltage ကို VDDF (or) VCCQ အျဖစ္ schematic diagram မ်ားတြင္ေတြ႔ေနပါဦးမည္။

ဆက္ေဖာ္ျပပါဦးမည္...........................

Read More

EMMC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း (၁)

               Emmc ဆိုသည္မွာ code ႏွင့္ data မ်ားကို သိုေလွာင္ထားၿပီး ထိုအရာမ်ားကို manage ျပဳလုပ္ႏိုင္ေသာ Memory တစ္ခုပဲျဖစ္ပါသည္။ EMMC ၏ code ႏွင့္ data မ်ားစီးဆင္းရာလမ္းေၾကာင္းမ်ားစြာရွိသည့္အနက္ advanced 11-signal bus ဟုေခၚေသာ လမ္းေၾကာင္း (၁၁) သည္သည္ ပင္မေသြးေၾကာလမ္းေၾကာင္းမ်ားျဖစ္သည္။ တစ္နည္္း computer ပညာရွင္တို႔သည္ signal bus type ကို communication protocol ဟုသမုတ္ၾကသည္။ စင္စစ္တြင္မူ EMMC သည္ ကြ်န္ေတာ္တို႔ photo, video, image မ်ား သိမ္းေသာ USB stick (or) SD card တစ္ခုသာျဖစ္သည္။ သိုေသာ EMMC တြင္ cpu ေပါင္းထည့္ထားသည္။ သို႔ေသာ ထို cpu ကို Device Controller ဟုသာ ေခၚတြင္ေစၿပီး၊ ျပင္ပ main CPU ကို တန္ဖိုးထိန္းသိမ္းထားဟန္တူပါသည္။ ထိုေၾကာင့္ EMMC IC တစ္ခုတြင္ Device Controller စက္ခန္းႏွင့္ Memory ခန္းဟူ၍ အခန္း (၂) ပါသည္ကို သိရွိေစလိုပါသည္။ EMMC သည္ active ျဖစ္ရန္အလို႔ငွာ Supply Voltage အား လိုအပ္သည္။

               EMMC သည္  အထက္တြင္ ေဖၚျပထားသည္အတိုငး္ အခန္း (၂) ခန္းရွိရာ၊ အခန္းတစ္ခန္းစီအတြက္ Supply Volate တစ္ခုစီလိုအပ္ပါမည္။ Emmc Device Controller စက္ခန္းအတြက္ Communication Voltage လိုေခၚၿပီး၊ Vccq အျဖစ္ စံသတ္မွတ္ျပီး၊ Emmc Memory သိုေလွာင္ခန္းအတြက္ Memory Access Voltage လို႔ေခၚၿပီး၊ Vcc အျဖစ္စံသတ္မွတ္ပါသည္။ Vccq အတြက္ လိုအပ္ေသာ Supply Voltage သည္ 2.7 V မွ 3.6 V အတြင္းတစ္ခုခုျဖစ္ႏိုင္ပါသည္။ Vcc အတြက္ Supply Voltage သည္လည္း 2.7 V မွ 3.6 V အတြင္းတစ္ခုခုျဖစ္ႏိုင္ပါသည္။ အခ်ဳ႔ိေသာ EMMC မ်ားကို Vccq အတြက္ Supply Voltage လမ္းေၾကာင္းႏွစ္ေၾကာင္းေပးၾကသည္ကမ်ားသည္။ ထိုသို႔ေသာ EMMC ကို Dual Voltage EMMC လို႔ေခၚပါသည္။ သိုပါေသာေၾကာင့္ Vccq အတြက္ Dual Voltage သည္ 1.1 V မွ 1.3 V (or) 1.7 V မွ 1.95 V (or) 2.7 V မွ 3.6 V တို႔မွ supply voltage (၂) မ်ိဳးျဖစ္ေနမည္။ Momory ခန္းအတြက္မူ 1.7 V မွ 1.95 V (or) 2.7 V မွ 3.6 V တို႔မွျဖစ္ေနပါမည္။ Power Management IC နားရွိ Capacitor ႏွင့္ Coil မ်ားထိပ္တြင္ ထို႔ Voltage မ်ားထြက္ေနလွ်င္ ထိုလမ္းေၾကာင္းမ်ားသည္ ဘယ္သို႔သြားမည္ကို သေဘာပါလိမ့္မည္။

               EMMC Device သည္ Data မ်ား သယ္ယူပိုေဆာင္ရာတြင္ အထက္တြင္ေဖာ္ျပပါ။ communication signal bus လမ္းေၾကာင္း (၁၁) ကိုသာ အသံုးျပဳသည္။ ၎ တို႔မွာ။

1. CLK
2. Data Strobe
3. CMD
4. DAT0
5. DAT1
6. DAT2
7. DAT3
8. DAT4
9. DAT5
10. DAT6
11. DAT7    စသည္တို႔သာျဖစ္သည္။


 CLK
          CLK သည္ Clock Siglan Bus လမ္းေၾကာင္းလို႔ေခၚပါသည္။ CLK သည္ Data မ်ားကို Main CUP ႏွင့္ EMMC device ၾကားတြင္ အသြားအျပန္လုပ္ႏိုင္ေသာေၾကာင္ bidirected Bud လမ္းေၾကာင္းျဖစ္သည္။ CLK လမ္းေၾကာင္းေပၚတြင္ သယ္ေဆာင္ႏိုင္ေသာ Data width သည္ 1 bit or 2 bit အတြင္းျဖစ္ႏိုင္ၿပီး၊ Frequency သည္ sleep mode ျဖစ္ေနခ်ိန္တြင္ 0 MHz မွ Active or boot mode ခ်ိန္တြင္ 1 to 200 MHz (ကြဲျပားႏိုင္) ျဖစ္ႏိုင္သည္။ 1 bit data width သည္ Default ျဖစ္သည္။

Data Strobe
               Data Strobe Signal Bus လမ္းေၾကာင္းသည္ EMMC မွ main CPU သို႔ တစ္ဘက္တည္းသာစီးဆင္းသည္။ Data Strobe လမ္းေၾကာင္းေပၚတြင္ data transfer speed သည္ တစ္စကၠအကန္႔အတြင္း 400Mb အထိပို႔ေဆာင္ေပးႏိုင္သည္။ ထို speed ကို HS400 mode ဟုေခၚပါသည္။ Data Strobe လမ္းေၾကာင္းသည္ သယ္ေဆာင္ႏိုင္ေသာ Data Width သည္ 2 bit ျဖစ္၍ ထို 2 bit တြင္ 1 bit သည္ positive signal ေခၚ positive edge ျဖစ္ၿပီး က်န္ေသာ 1 bit သည္ negative edge ျဖစ္သည္။ သို႔ေသာ Main CPU သည္ negative signal edge ကို လ်စ္လွ်ူရွဳသြားမည္ျဖစ္သည္။

 CMD
           CMD signal Bus လမ္းေၾကာင္းသည္ အသြားအျပန္ရွိေသာ bidirectional command လမ္းေၾကာင္းျဖစ္ၿပီး EMMC Device ကို initialization (အသက္၀င္ေစျခင္း) ႏွင့္ command မ်ား transfer လုပ္ရာတြင္ အသံုးျပဳသည္။ command ဆိုသည္မွာ လိုအပ္ခ်က္၊ ေပးသြင္းျခင္း ဟု အေဆာင္ေဆာင္သည္။ ထိုေၾကာင့္ Main CPU သည္လည္း EMMC ကို command လုပ္ႏိုင္ၿပီး၊ EMMC သည္လည္း အျခား IC မ်ားသို command လုပ္ႏိုင္ပါသည္။

DAT0-DAT7
             DAT0 မွ DAT7 အထိေသာ Data Transfer Bus လမ္းေၾကာင္း (၈) ေၾကာင္းသည္ bidirectional data bus ျဖစ္သည္။ EMMC ႏွင့္ Main CPU တို႔ data အေပးအယူလုပ္ေနခ်ိန္ကို pull-put mode ခ်ိန္လို႔ေခၚပါသည္။ ၎ emmc ႏွင့္ cpu တို႔သည္ တစ္ခု pull လ်င္ က်န္တစ္ခုက put ျဖစ္ရမည္။ Device တစ္ခုတည္းတြင္ pull-put မလုပ္ႏိုင္ပါ။ EMMC သည္ ပထမဆံုး Active ျဖစ္ခ်ိန္တြင္ DAT0 လမ္းေၾကာင္းတစ္ေၾကာင္းတည္းသည္ Data ကို transfer လုပ္ပါသည္။ ေနာက္ပိုင္းဆို Main CPU ၏လုိအပ္ခ်က္အရ DAT0-DAT3 (လမ္း ၄ ေၾကာင္း) အုပ္စုျဖင့္လည္းေကာင္း လမ္းေၾကာင္းစံုျဖင့္လည္းေကာင္း ခုတ္ေမာင္းေစပါသည္။ Phone တစ္လုး ဖြင့္သည္ကို power on သည္ဟုေခၚဆိုေသာ္လည္း IC တစ္လံုး ဖြင့္သည့္ Active ျဖစ္ေစသည္ကို reset သည္ဟုေခၚသည္။ ဤသင္ခန္းစာခန္းတြင္ Host ကို Main CPU or Other IC လိုမွတ္သားေစခ်င္ပါသည္။

ဆက္လက္ေဖာ္ျပပါဦးမည္.......................


Read More

EMMC partition မ်ားအား ေလ့လားျခင္း

               MTK chip ႏွင့္တဲြဖက္အလုပ္လုပ္မည္ျဖစ္ေသာ eMMC ေခၚ NAND flash memory ကို partition (၁၄) ပိုင္းဖြင့္ ခြဲထြက္ေမာင္းႏွင္းေစပါသည္။

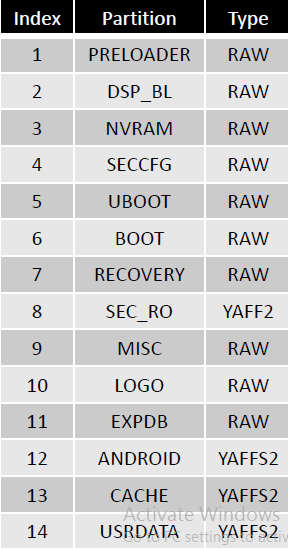

NAND 14 Partition Layout

1 PRELOADER

2 DSP_BL

3 NVRAM

4 SECCFG

5 UBOOT

6 BOOTIMG

7 RECOVERY

8 SEC_RO

9 MISC

10 LOGO

11 EXPDB

12 ANDROID

13 CACHE

14 USRDATA  စသည့္တိုျဖစ္ပါသည္။

1. PRELOADER
          PRELOADER partition အပိုင္းသည္ emmc တြင္း က်န္ေသာ partition 13 ခုအတြင္း၀င္ေရာက္ေနရာယူမည္ (download) Data မ်ားကို ခ်ဳပ္ကိုင္ၿပီး CPU Hot controller ႏိုးထေစမည္၊ မႏိုးထေစမည္ကို Kernal ႏွင့္ Firmware Data တိုကို တိုက္ယူၿပီး secure ျဖစ္မျဖစ္ မွတ္တမ္းယူသည္။

2. DSP_BL
            DSP boot loader လို႔ေခၚပါတယ္။ ကိုယ္ပိုင္ OS အား USER မ်ားမွ ျပင္ဆင္ခြင့္မရွိေအာင္ security ျပဳလုပ္ရမည့္ apk ႏွင့္ data မ်ားကို passcode ခတ္၍ထိန္းသိမ္းထားေသာ partition အပိုင္းျဖစ္သည္။ DSP boot loader ကို နားလည္းေအာင္ေလ့လာႏိုင္လွ်င္ Stock Rom အား Custom Rom အျဖစ္ေျပာင္းလဲႏိုင္ျခင္း၊ Root ေဖာက္ႏိုင္ျခင္း၊ System Application  (Call apk, Contact apk) စသည့္တိုကို ေျပာင္းလဲထည့္သြင္းလာႏိုင္မည္။

3. U-boot
               U-boot ကို Second loader image လို႔လည္းေခၚပါတယ္။ တပ္ဆင္ခ်ိတ္ဆက္ထားေသာ Hardware မ်ားသည္ Linux Kernal version က လက္ခံႏိုင္မည္မခံႏိုင္မည္ကို တိုက္စစ္ေသာေစေသာ partition ျဖစ္သည္။

4. Boot
               Linux kernel image လို႔ေခၚတဲ့ Hardware ႏွင့္ OS ခ်ိတ္ဆက္အလုပ္လုပ္ရန္အလိုငွာ program data တစ္ခုပဲျဖစ္ပါသည္။

5. Recovery
               OS တစ္ခုလံုးကို backup, recovery, default, update ျပဳလုပ္ႏိုင္ေသာ program data တည္ရွိေသာ partition အပိုင္းျဖစ္ပါသည္။

6. Logo
           Boot-up logo image ေခၚ phone စဖြင့္ခ်င္းျမင့္ရမည့္ Brand တံဆိပ္ပံု တည္ရွိရာအပိုင္းျဖစ္သည္။ (samsung logo, Huawei logo, ViVo logo) စသည့္ျဖင့္...

7. NVRAM
                NVRAM partition သည္ wireless devices တို႔၏ မွတ္တမ္းမ်ား တနည္းဆိုေတာ္ network address မ်ားကို မွတ္တမ္းတင္သိမ္းစည္းေပးေသာေနရာျဖစ္သည္။ ဥမာ wifi (MAC address), Phone Call (IMEI)

8. SECCFG & 9. SEC_RO
          HARDWARE, OS SYSTEM, USER APPLICATION တို သေဘာတူညီမူရွိမရွိ security ကို လုပ္ေဆာင္ေပးတယ္။ ဥပမာ - ၂၀၁၇ ထြက္ facebook application မ်ားအား Android version 2.3.... တြင္ လက္ခံမည္မဟုတ္ပါ။

10 MISC
           Suddenly Power Shut Down ျဖစ္ခ်ိန္ေတြင္ OS system data မ်ား Loss ျဖစ္ျခင္းမွကာကြယ္ေပးရန္ recovery data မ်ား ထည့္သြင္းသြင္းဆည္းရာ အပိုင္းျဖစ္တယ္။

11. Cache
          Internet ဆိုင္ရာ Cache ႏွင့္ User Cache မ်ားမွတ္တမ္းတင္သိမ္းဆည္ရာ အပိုင္းျဖစ္သည္။ ဥပမာ- Internet Browser apk ကို clear cache လုပ္လိုက္လွ်င္ username ႏွင့္ password မ်ားကို ေနာက္တစ္ၾကိမ္ျပန္ထည့္ေပးရလိမ့္မည္။ Clash of Clan ဂိမ္းကို Clear cache ျပဳလုပ္လိုက္လွ်င့္ Login ၀င္ထားေသာ အေကာင့္မွတ္တမ္းမ်ားကို ျပန္ထည့္ေပးရလိမ့္မည္။ Contact application အား clean cache လွ်င့္ မွတ္ထားေသာ phone storage အတြင္းက မိတ္ေဆြမ်ား၏ phone number မ်ားေျပာက္ပ်က္သြားပါလိမ္မည္။ တစ္ခါတစ္ရံ Camera Cache ျပည့္ေနလွ်င့္ Camera Error တက္လာလိမ္မည့္။


12. EXPDB
hardware ႏွင့္ software ပစၥည္းမ်ားမည့္သို႔အလုပ္ႏိုင္ေၾကာင္းကို  Linux Kernel အျဖစ္ message ေျပာင္းယူျပီး၊ CPU သို႔တင္ျပရန္ ထို message မ်ားအားသိမ္းဆည္းရာ အပိုင္းျဖစ္သည္။


13. ANDROID
          ANDROID or System patition အပိုင္းသည္ Device တို ရွင္သန္ႏိုးထလာေစမည္ အေရးၾကီးဆိုးေသာ System Data မ်ားကို သိမ္းဆည္းေပးမည္ အပိုင္းျဖစ္သည္။ firmware တစ္ခု Default or Factory Application မ်ား တည္ရွိရာအပိုင္းျဖစ္သည္။

 14. USRDATA
                User တို ထပ္မံသိမ္းဆည္မ်ား user's photo, user's video, user data မ်ား သိမ္းစည္းႏိုင္ေသာ storage space အမ်ားဆံုးေသာ partition သည္။

ေနာက္ပိုင္းတြင္ upgrade ျပဳလုပ္လာေသာ အျခားေသာ partition ပိုင္းအေၾကာင္းမ်ားကိုလည္း ဆက္တင္ျပပါဦးမည္.....................................

Read More

XIOAMI 9008 MODE TEST POINT

XIOAMI phone ေတြရဲ႕ 9008 mode test point ကို လမ္းညြန္ထားတဲ့ pdf ေလးပါ။ လိုအပ္သူမ်ား Download ရယူႏိုင္ပါတယ္။
