EMMC သို႔ ခ်ည္းကပ္ျခင္း အပိုင္း (၃)

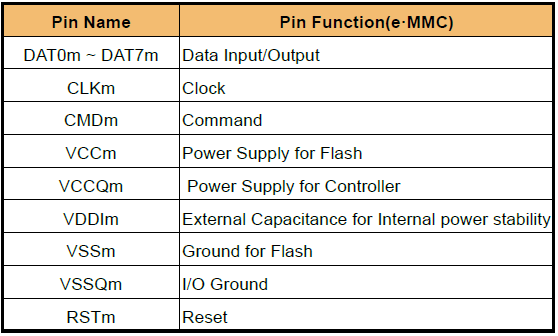

EMMC အား pin layout အျဖစ္ Group   (3) ခု ေတြ႔ရပါမည္။

section 1

section 2

section 3

1. EMMC Controller sections and Operation System (firmware) section

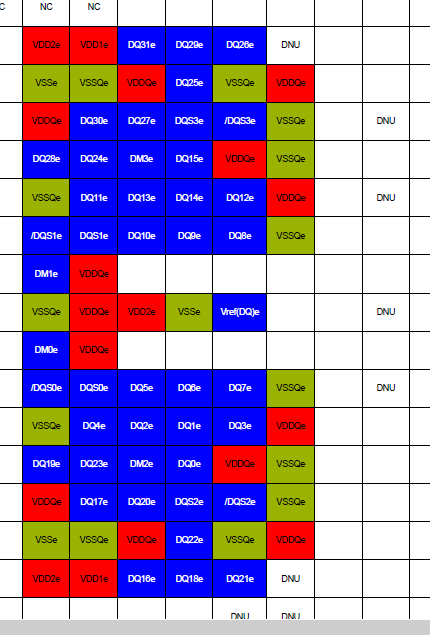

2. LPDDR2/3 and Memory Data Section
3. Clock and Command/Address Section တို႔ပဲျဖစ္ပါသည္။




           EMMC နဲ႔ Host CPU ကို Connection လုပ္ရာမွာ Theory (၂) ခ်က္ပဲရွိေသာ္လည္း Phone ထုတ္လုပ္သူမ်ားသည္ ပံုစံလဲ့ေဖာ္ျပထားေသာ္လည္း Default Theory ကို လြန္ဆန္လို႔မရပါဘူး။
EMMC Device Controller နဲ႔ Monery Storage ဆီကို အ၀င္ supply voltage (VDD and VDDF) ေပးရန္အတြက္ Capacitor ႏွစ္လံုးကို ၿပိဳင္ဆက္ျခင္း (Coupling Capacitor) method ကို VDD and VDDF ႏွစ္မ်ဳိးအတြက္ အသံုးျပဳေပးရမယ္။ Coupling Capacitor သည္ အတူတကြပူးကပ္ေနတာကိုေျပာတာဗ်။ သူတို႔ၾကားမွာ ဘာ Resistor ေတြ Coil ေတြ Diode ေတြမရိွရဘူ။ Coupling ဆိုတာ လင္မယားလို႔သေဘာေဆာင္တယ္။ VDDI ကို ေပးသြင္းေသာ Voltage လမ္းေၾကာင္းမ်ားတြင္ Capacitorသည္ 0.1 uF အနည္းဆံုးတန္ဖိုးေတာ့ရွိရမည္။

            CLK လမ္းေၾကာင္းတြင္ Resistor တစ္လံုးခံထားေလ့ရွိၿပီး Default တန္ဖိုး မွာ 27 ohm ျဖစ္ေသာ္လည္း 0 ohm မွာ 47 ohm အထိ တန္ဖိုးတစ္မ်ဳိးကိုလည္းအသံုးျပဳႏိုင္ပါတယ္။

Host CPU မွ EMMC ကို reset signal လမ္းေၾကာင္းကို မထိန္းခ်ဳပ္ေသာ phone မ်ားတြင္ reset signal လမ္းေၾကာင္းအတြက္ Resistor ခံေပးစရာမလို႔ပဲ။ အမ်ားအားျဖင့္ EMMC ၏ reset ကို CPU ကသာ ထိန္းခ်ဳပ္ထားသျဖင့္ reset လမ္းေၾကာင္းတြင္ Default 50 ohm ရွိေသာ resistor တစ္လံုးကို ေတြျမင့္ရပါမည္။ ပံုျဖင့္ၾကည့္၍ ေလ့လာလွ်င္ ပိုနားလည္လာမည္။ ဆက္ပါဦးမည္။
